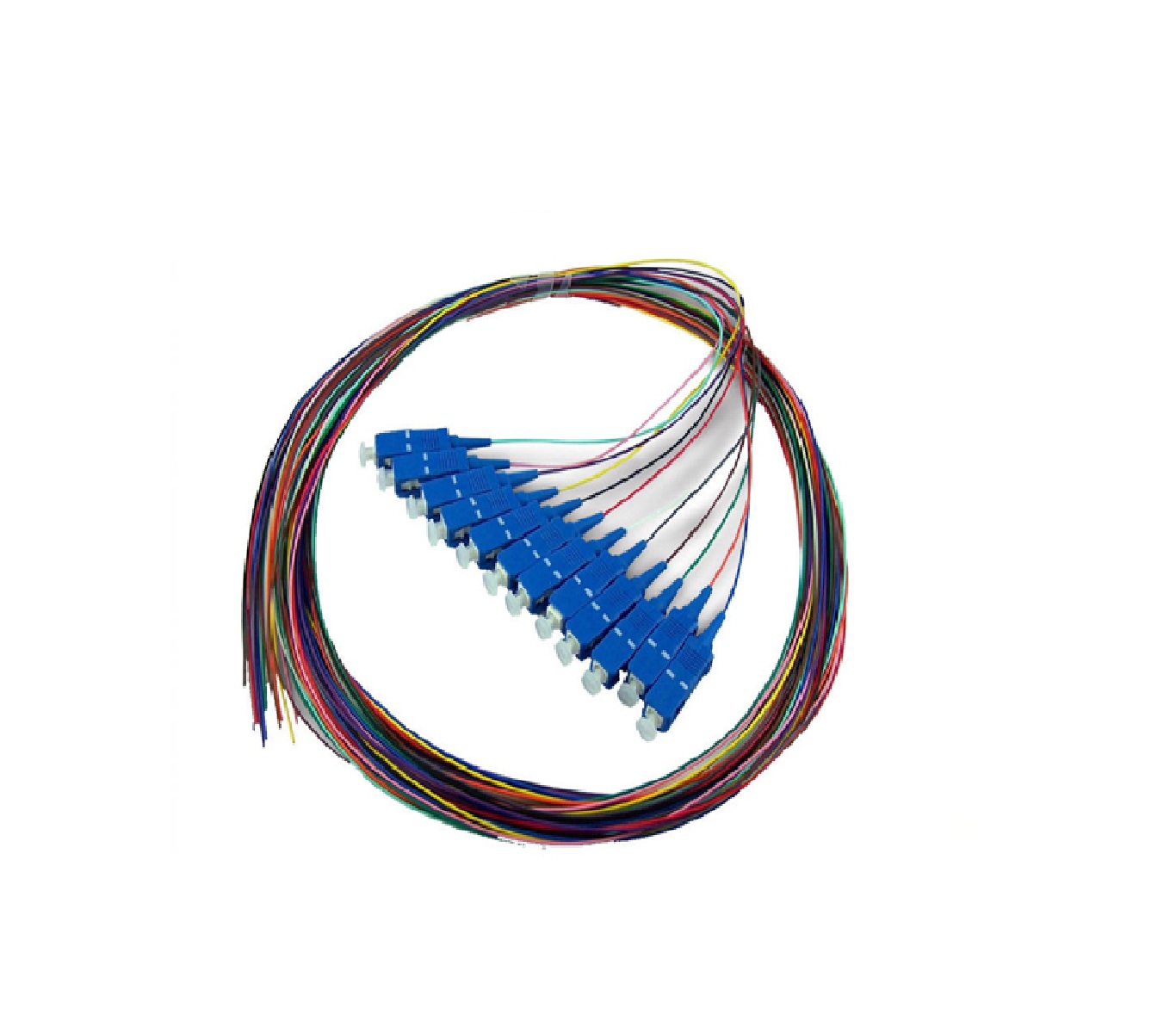

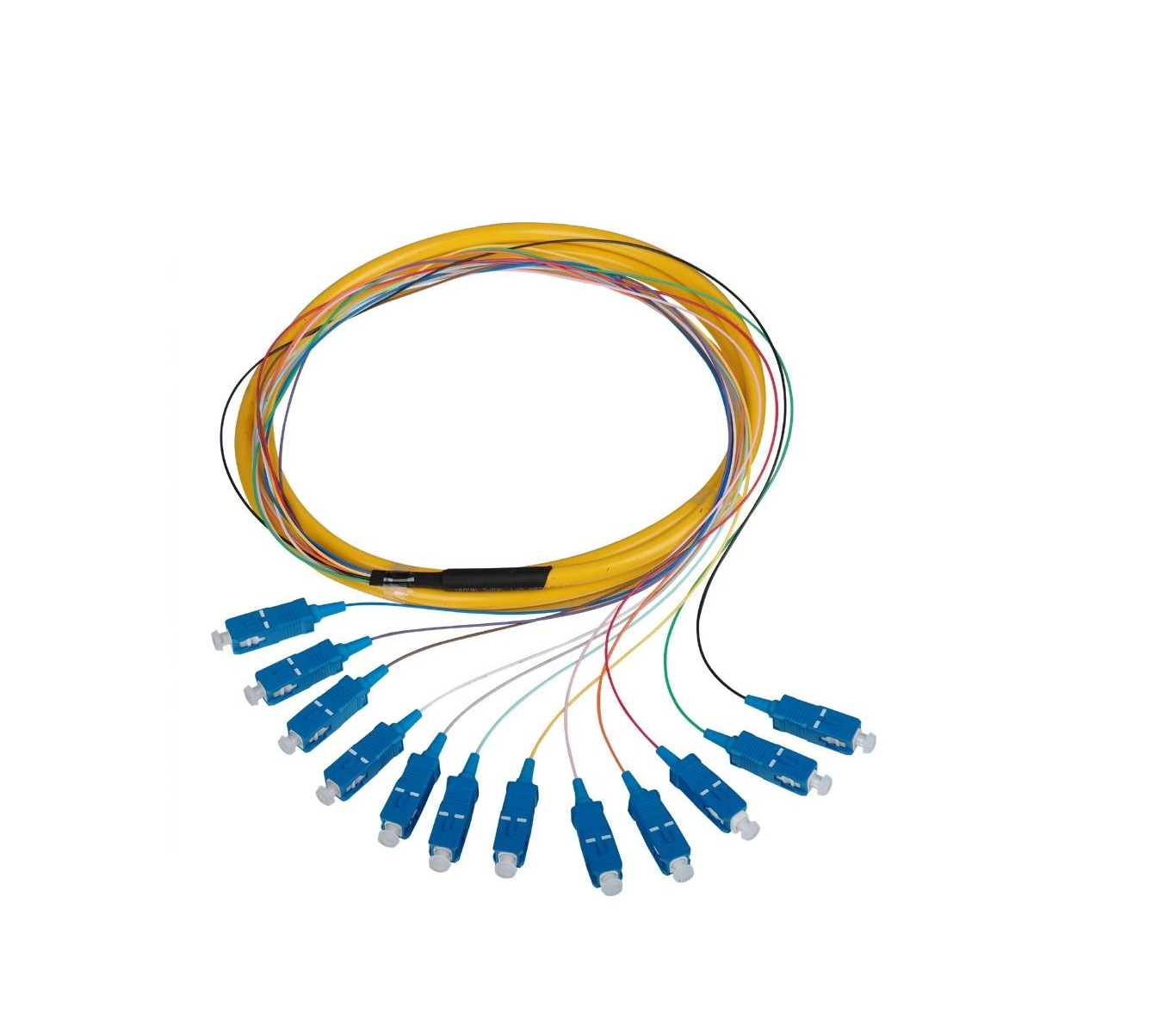

Dây nối quang (dây hàn quang) tên tiếng anh : Pigtail là một đoạn cáp quang Single-mode hoặc Multi-mode thông thường là 1 lõi, 1 đầu có gắn sẵn đầu kết nối quang như SC, LC, FC, ST, MU, MT-RJ, MPO vv… một đầu để trống để hàn nối vào tuyến cáp quang, dây hàn nối quang được bảo vệ và quản lý trong hộp đấu nối quang ODF.

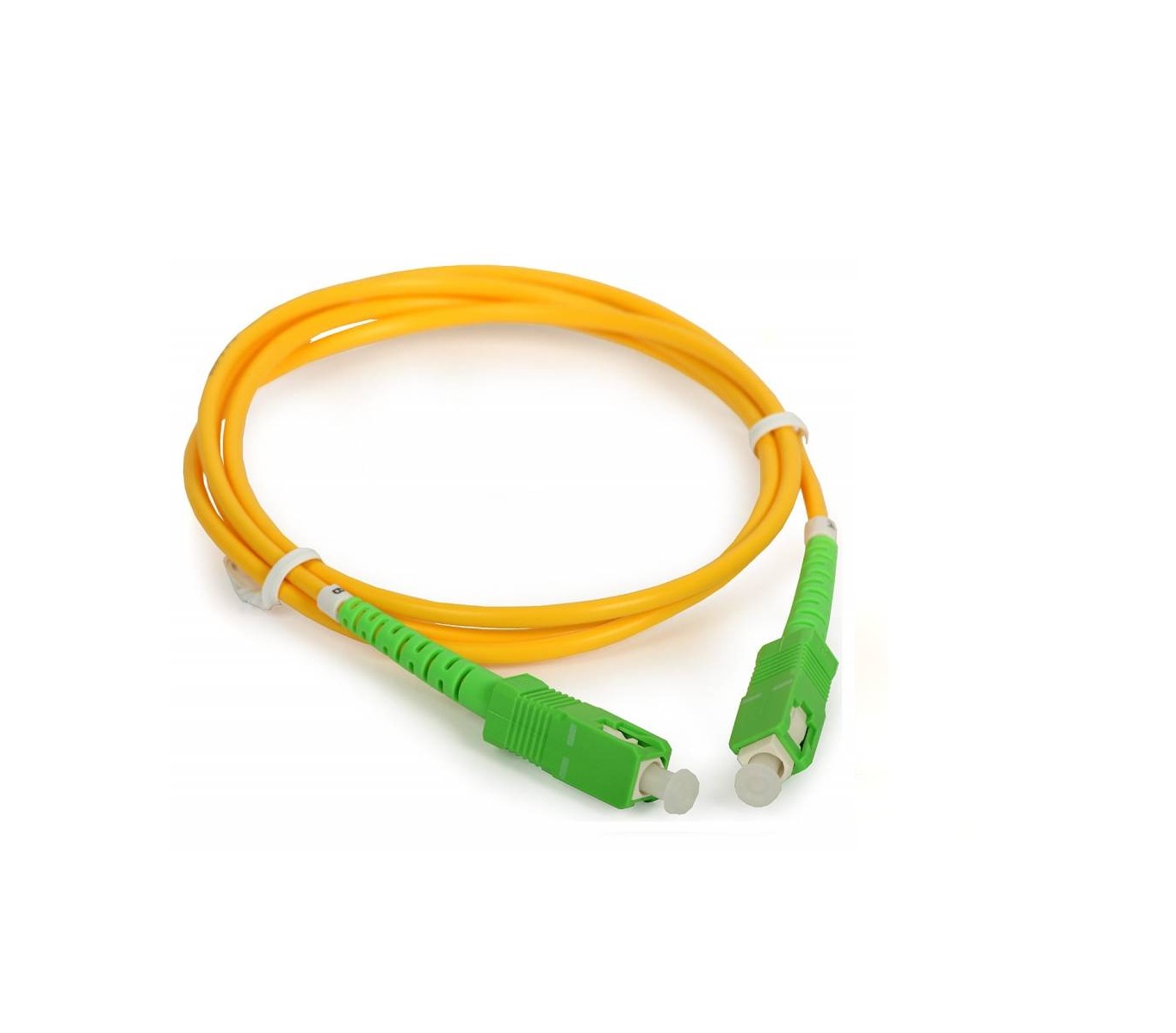

Dây nhảy SC -SC/APC có 2 đầu kết nối là các đầu Conector loại SC đơn mode và đa mode,màu xanh lá chính là đặc điểm giúp bạn dễ dàng nhận biết loại sản phẩm này với các loại dây nhảy quang khác
Dây nhảy Singlemode SC/APC - SC/APC là một trong những loại dây nhảy quang chính hãng được sử dụng phổ biến, thông dụng nhất trên thị trường.Hoạt động trên nên tảng công nghệ cơ bản loại dây nhảy SC/APC - SC/APC này có thể sử dụng được để chuyển đổi tín hiệu giữa nhiều loại thiết bị khác với nhau.Ứng dụng cơ bản nhất đó chính là ứng dụng chuyển đổi tín hiệu quang điện từ các hộp phối quang ra các bộ chuyển đổi quang điện và ngược lại.
Dây nhảy SC -SC/APC có 2 đầu kết nối là các đầu Conector loại SC đơn mode và đa mode,màu xanh lá chính là đặc điểm giúp bạn dễ dàng nhận biết loại sản phẩm này với các loại dây nhảy quang khác
. Single-mode hoặc Multi-mode
. Vỏ PVC đường kính 0.9mm, 2.0mm hoặc 3.0mm
. Non-PVC đường kính 0.9mm, có nhiều mầu sắc
. Đầu kết nối SC/PC, SC/UPC hoặc SC/APC
. Chiều dài chuẩn 1.5m 3m 5m
| Thông số kỹ thuật | |||||
| Loại dây | SC Single-Mode | ||||
| Đầu kết nối | SC/PC; SC/UPC hoặc SC/APC | ||||
| Kiểu sợi quang | Single-Mode | ||||
| Độ suy giảm tín hiệu | ≤0.2 dB | ||||
| Bước sóng | 1310~1510nm | ||||
| Độ uốn cong | R≥3cm | ||||
| Lực căng lớn nhất | ≤50N/cm với loại non-PVC và ≤90N/cm với loại có vỏ PVC | ||||
| Lực nghiền nát | ≤400N/cm với loại non-PVC và ≤550N/cm với loại có vỏ PVC | ||||
| Kích cỡ | |||||
| Đường kính lớp bảo vệ | 0.9mm | ||||
| Đường kính Core | 9 microns | ||||
| Đường kính Cladding | 125 microns | ||||
| Vỏ | PVC (OFNR-rated) 2.0mm hoặc 3.0mm | ||||
| Màu | Loại có vỏ PVC dầy: Da cam; Loại Non-PVC có 12 mầu | ||||
| Chiều dài | 1.5m 3m 5m | ||||
| Thông số kỹ thuật chi tiết | |||||
| Parameter | Unit | SC Connector | |||
| PC | UPC | APC | |||
| Insertion Loss(Typical) | dB | ≤0.25 | ≤0.2 | ≤0.2 | |
| Return Loss | dB | ≥45 | ≥50 | ≥65 | |
| Operating Wavelength | nm | 1310, 1510 | |||
| Exchangeability | dB | ≤0.2 | |||
| Vibration | dB | ≤0.2 | |||
| Operating Temperature | ºC | -40~+75 | |||
| Storage Temperature | ºC | -45~+85 | |||
| Cable Diameter | mm | Ø3.0, Ø2.0, Ø0.9 | |||
Dây nhảy Singlemode SC/APC - SC/APC là một trong những loại dây nhảy quang chính hãng được sử dụng phổ biến, thông dụng nhất trên thị trường.Hoạt động trên nên tảng công nghệ cơ bản loại dây nhảy SC/APC - SC/APC này có thể sử dụng được để chuyển đổi tín hiệu giữa nhiều loại thiết bị khác với nhau.Ứng dụng cơ bản nhất đó chính là ứng dụng chuyển đổi tín hiệu quang điện từ các hộp phối quang ra các bộ chuyển đổi quang điện và ngược lại.
Dây nhảy SC -SC/APC có 2 đầu kết nối là các đầu Conector loại SC đơn mode và đa mode,màu xanh lá chính là đặc điểm giúp bạn dễ dàng nhận biết loại sản phẩm này với các loại dây nhảy quang khác
. Single-mode hoặc Multi-mode
. Vỏ PVC đường kính 0.9mm, 2.0mm hoặc 3.0mm
. Non-PVC đường kính 0.9mm, có nhiều mầu sắc
. Đầu kết nối SC/PC, SC/UPC hoặc SC/APC
. Chiều dài chuẩn 1.5m 3m 5m
| Thông số kỹ thuật | |||||
| Loại dây | SC Single-Mode | ||||
| Đầu kết nối | SC/PC; SC/UPC hoặc SC/APC | ||||
| Kiểu sợi quang | Single-Mode | ||||
| Độ suy giảm tín hiệu | ≤0.2 dB | ||||
| Bước sóng | 1310~1510nm | ||||
| Độ uốn cong | R≥3cm | ||||
| Lực căng lớn nhất | ≤50N/cm với loại non-PVC và ≤90N/cm với loại có vỏ PVC | ||||
| Lực nghiền nát | ≤400N/cm với loại non-PVC và ≤550N/cm với loại có vỏ PVC | ||||
| Kích cỡ | |||||
| Đường kính lớp bảo vệ | 0.9mm | ||||
| Đường kính Core | 9 microns | ||||
| Đường kính Cladding | 125 microns | ||||
| Vỏ | PVC (OFNR-rated) 2.0mm hoặc 3.0mm | ||||
| Màu | Loại có vỏ PVC dầy: Da cam; Loại Non-PVC có 12 mầu | ||||
| Chiều dài | 1.5m 3m 5m | ||||
| Thông số kỹ thuật chi tiết | |||||
| Parameter | Unit | SC Connector | |||
| PC | UPC | APC | |||
| Insertion Loss(Typical) | dB | ≤0.25 | ≤0.2 | ≤0.2 | |
| Return Loss | dB | ≥45 | ≥50 | ≥65 | |
| Operating Wavelength | nm | 1310, 1510 | |||
| Exchangeability | dB | ≤0.2 | |||
| Vibration | dB | ≤0.2 | |||
| Operating Temperature | ºC | -40~+75 | |||
| Storage Temperature | ºC | -45~+85 | |||
| Cable Diameter | mm | Ø3.0, Ø2.0, Ø0.9 | |||
